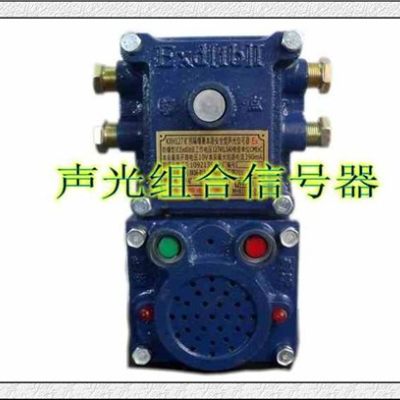

矿用KXH127本安型声光组合信号器，矿用打点对讲声光组合信号器

声光组合信号器！打点按钮、防爆灯、防爆电铃、三通接线盒为一体

kxh127矿用声光组合信号器产品基本说明器

kxh127矿用声光组合信号器主要用于煤矿井下含有煤尘及防爆性气体的工作场所。电源电压为127V，通过电源连线实现载波对讲通讯。由矿用防潮扬声器和高亮发光二极管实现声光信号。

kxh127矿用声光组合信号器集打点按钮、防爆灯、防爆电铃、三通接线盒为一体，隔爆接线腔内设打点按钮，并有三个出线口，取代了打点按钮和三通接线盒，用高亮发光二极管和矿用防潮扬声器取代了防爆灯和隔爆电铃。

kxh127矿用声光组合信号器基本参数规格

kxh127矿用声光组合信号器正常工作条件

a、防爆型式：矿用隔爆兼本安型，防爆标志：Exd[ib]I；

b、大气压力：80kPa～106kPa；

c、周围介质温度不高于+40℃，不低于0℃；

d、周围空气相对湿度不大于95%（+25℃）；

e、可用于有甲烷或煤尘防爆危险的矿井中；

    f、在无显著摇动和冲击振动的地方；

    g、在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；

    h、在无滴水及液体浸入的地方；

i、电网电压允许波动范围：-25% ～ +10%；

j、额定工作电压AC127V；

k、本安参数：U0:DC11.2V，I0:297mA。

l、外形尺寸：155mm×228mm×75mm

重    量：5kg

kxh127矿用声光组合信号器执行标准：MT287-1992  煤矿信号设备通用技术条件

kxh127矿用声光组合信号器特点：

1、该产品接线简单，易维护，使用方便；

2、通讯采取调频动力载波，传输距离远，通讯效果好，

产品机芯采用环氧封装，防潮防振使用寿命长。

3、信号发送：按下本台的打点发送按钮，可向本台和联机的各台发出音频联络信号（打点）。

4、信号***：联机各台可通过电源线载波接受任一台发送的信号，通过扬声器发出＞85dB声响信号，并通过发光二极管发出在30米以内可见的光信号。

5、单工对讲：本装置在不改变现有煤矿隔爆型信号装置和电源接线方式的情况下，各台通过电源线载波实现单工对讲通讯功能。

 kxh127矿用声光组合信号器主要技术参数

 kxh127矿用声光组合信号器工作原理

A、发送声光信号功能

如图所示，A#、B#为电源接线柱，C#为信号联络接线柱。按下打点按钮，所有联机各台C#与B#接线柱通过光耦构成电源回路。集成块IC1得电工作，发出声音信号送给扬声器并使LED点亮，并通过电源线发送200kHz载波声光信号。

B、受话功能：

受话集成块IC3的电源通过变压器B1获得，在没有按下通话按钮时，受话集成块IC3有电，其它台发送的声光信号经电源载波，通过变压器B2的线圈L和L3耦合，L3感应到的音频信号，经IC放大后送给扬声器Y实现受话功能。

C、单工通讯功能：

按下通话按钮，IC2得电，声音经话筒MC送入IC2。放大后的音频信号，通过变压器B2的L2和L1耦合，L1线圈感应到的音频信号，通过电源线载波，发送到其它各台，实现单工通讯功能。

kxh127矿用声光组合信号器安装：

kxh127矿用声光组合信号器的安装

a、打开隔爆腔前盖，按下图接线接线柱A#、B#接电源127V（或36V）经熔断器介入本产品。C#接其它台C#，芯线接地。

b、系统接入电源后即可使用（使用4X1.5平方根橡套电缆）。

c、如果接线不对时，会发出噪音或打点声，此时只需将其中一台A#、B#接线对调即可。

2、使用：

a、送信号（打点）：按下信号按钮，本台及联机的各台同时发出声光信号。

b、通话：按下通话按钮，对着话筒发送语言，其它各受话方可听到本台发送的声音。松开通话按钮，可接受其它各台发送来的声音。
