什么是功率电感

功率电感即是电路中起到传输功率作用的电感器。传输功率的电感包括：

1、升压电感

2、降压电感

3、升降压电感

4、功率因素校正电感

5、正激电路输出侧的直流输出滤波电感

6、逆变电路输出侧的逆变电感

以上所有的功率电感除了起到传输功率、信号和电磁兼容作用外，还同时承担着储能和平滑滤波的作用。

其中信号和电磁兼容，也被叫做EMC电感。

1、共模电感。也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。

2、差模电感。差模电感在电路中主要滤除差模干扰，也同样起到滤波和储能的作用

电感是储能元件，多用于电源滤波回路、LC振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。对电感而言，它的感抗是和频率成正比的。这可 以由公式：XL = 2πfL 来说明，其中XL是感抗（单位是Ω）。例如：一个理想的10mH电感，在10 kHz时，感抗是628Ω；在100 MHz时，增加到6.2MΩ。因此在100MHz 时，此电感可以视为开路（open circuit）。在100MHz时，若让一个讯号通过此电感，将会造成此讯号品质的下降。

磁珠（ferrite bead）的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会 zui 小。磁珠通常只适用于高频电 路，因为在低频时，它们基本上是保有电感的完整特性（包含有电阻和抗性分量），因此会造成线路上的些微损失。而在高频时，它基本上只具有抗性分量 （jωL），并且抗性分量会随着频率上升而增加。象一些RF 电路，PLL，振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS 等）都需要在电源输入部分加磁珠。实际上，磁珠是射频能量的高频衰减器。其实，可以将磁珠视为一个电阻并联一个电感。在低频时，电阻被电感「短路」，电流 流往电感；在高频时，电感的高感抗迫使电流流向电阻。本质上，磁珠是一种「耗散装置（dissipative device）」，它会将高频能量转换成热能。因此，在效能上，它只能被当成电阻来解释，而不是电感。

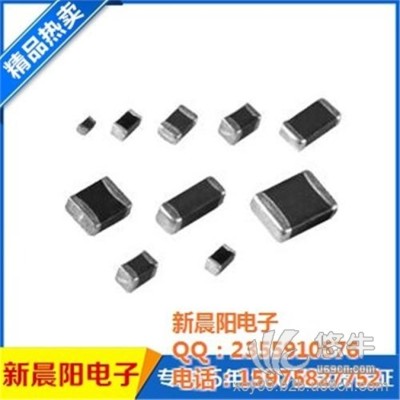

当今市场上常用的贴片电感器:

1）铁氧体贴片电感器  特性：体积小；漏磁小；片感之间不产生互耦合，可靠性高；无引线，不产生跟踪性，适合高密度表面贴装；优良的可焊性及耐热冲击性，适合波峰焊及再流焊。

2）绕线型贴片电感器  特性：体积小，适合高密度表面贴装；采用端电极结构，很好地抑制了引线引起的寄生元件效应；更好的频率特性和更强的抗打搅能力；优良的可焊性及耐热冲击性；应用频率高，产生精度高，一致性好。

3）陶瓷叠层贴片电感器  特性：氧化铝陶瓷，适合高的自谐振频率；尺寸小(1.6t0.8t0.8mm)；在高频下Q值高，电感值稳定；使用温度范围:-30℃~+85℃。一般用于滤波和振荡作用。

4）贴片电感磁珠  特性：适合表面贴装；形状、尺寸及电性能符合EIA标准；具有良好的可焊性与抗热冲击性；适合波峰与再流焊。
