贴片电容的好处主要在于生产方面,其自动化程度高,精度也高!
在性能方面,直立式电容对频率的适应性差一些,不过不到500MHz以上的频率是很难体现出差异的。使用插件式安装的电容中也有很好的产品,例如CHEMICON的PS系列有一部分就是使用插件式的。
无论是插件还是贴片电容的安装工艺,电容本身都是直立于PCB的,根本的区别方式是贴片电容的工艺安装,有黑色的橡胶底座。
在运输途中不像插件式那样容易受损。但是贴片工艺安装需要波峰焊工艺处理,电容经过高温之后可能会影响性能,尤其是阴极采用电解液的电容,经过高温后电解液可能会干枯。插件工艺的安装成本低,因此在同样成本下,贴片电容本身的性能可以更好一些。

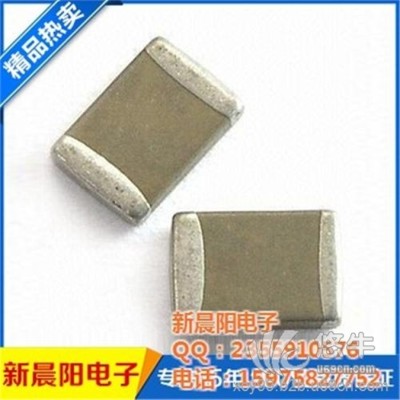

贴片电容104也叫贴片电容104P,是指容值在0.1uF的贴片电容。
贴片电容104后面的104是指电容物料代码中关于容值的一段,也就是100000pF=100nF=0.1uF,而104P也就是把单位简单说明了一下。
因为这款贴片电容在实际应用中十分广泛,很多电路板上都会使用,同时用量也比较大,所以大家为了方便说明都使用了贴片电容103、贴片电容104、贴片电容105这种简称。
但是我们也要注意,贴片电容104有0201、0402、0603、0805、1206、1210、1808、1812、2220、3035这些封装,还有C0G、X5R、X7R这些材质的区别,大家在选购的时候一定要稍加注意,避免混淆。
区别:NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。
NPO电容器
NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到 125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。
封 装 DC=50V DC=100V
0805 0.5---1000pF 0.5---820pF
1206 0.5---1200pF 0.5---1800pF
1210 560---5600pF 560---2700pF
2225 1000pF---0.033μF 1000pF---0.018μF
NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。
