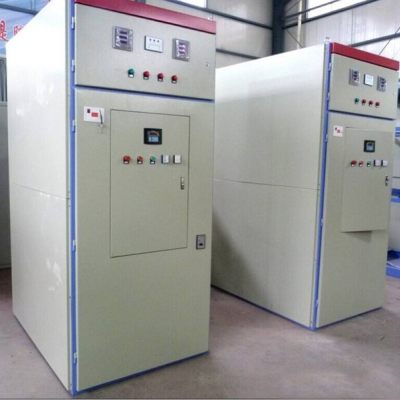

YHGQ 10KV 高压固态软启动柜 鼠笼电机起动装置

使用微信扫描二维码分享朋友圈，成交更快更简单！

YHGQ 10KV 高压固态软启动柜 鼠笼电机起动装置体积小，智能化程度高，起动电流小，免维护！

YHGQ系列高压固态软起动器采用32位ARM核微处理器进行集中控制，配以高速可靠的光纤驱动和多种动、静态均压保护措施，实现设备的高性能运行。采用高压固态软起动器可以降低电机的启动冲击电流，减少对电网和电机自身的冲击。同时也减少对机械设备的冲击，以延长设备的使用寿命，减少故障和停机。

高压固态软起动器适用于冶金、石油、化工、水利、电力、轻工、建材、只要、采矿、市政工程等领域的额定电压为3000-10000V的鼠笼式异步、同步电动机起动和停止的控制和保护。能很好地与水泵、风机、压缩机、粉碎机、搅拌机、皮带机等各种机电设备配套使用，是理想的高压电机起动及保护设备。

高压固态软起动器主要技术参数

负载种类：三相中高压鼠笼式异步电机、同步电机

控制电源频率：AC220V±15% 50Hz/60Hz

适用功率 : 10 KV：200—8000KW

起动频次：1—6次/时

每两次间隔时间不少于10分钟

通讯接口：RS-485接口

冷却方式：自然风冷

主回路接线方式：下进下出

控制方式：一控二

高气温： +50℃；

低气温： -20℃；

年平均相对湿度： ≤95％；

无金属屑，导电尘埃，腐蚀气体及剧烈震动的场所

海拔高度: ≤1500米(大于1500米需要降容使用)；

高压固态软起动器主要技术特点及配置

1、采用高压功率晶闸管，组件式结构、模块化设计，便于安装维护。

2、具有多重过电压吸收、保护技术。

3、内置直接起动容量真空接触器，在检修过程中或出现故障时，电动机可以采用直接起动方式工作，保证生产的连续性。

4、采用32位ARM核微控制器执行中心控制，控制实时高效、显示直观、可靠性高、稳定性好。

5、采用国外高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。

6、中/英文液晶显示系统，操作界面人性化。

7、具有RS-485通讯接口，可与上位机或集中控制中心进行通信。

8、所有电路板均经过严格的老化实验，并进行三防处理。

9、二次回路控制电源选用交流220V电源。

10、高压固态软起动装置有三相电压、三相电流显示、软起动运行状态指示。

11、保护功能：缺相、欠压、过压、过流、过载等。

12、高压固态软起动装置柜体主回路进出接线为下进下出易于接线，柜内有固定线卡。

13、高压固态软起动装置有允许启动、运行指示、停止，停止指示并设有就地和远程控制。软起动运行状态、旁路运行状态、软起动停车状态、故障信号、禁止运行状态、电机电流）。

14、高压固态软起动装置经过严格的出厂调试、检验流程，装置内附产品合格证，主要原材料合格证及试验报告等技术资料。

15、供货方配合指导安装调试。

16、加工及制作按国标及国家规范执行。

17、产品出厂时附带产品控制原理图及操作说明,以方便施工和检修。
