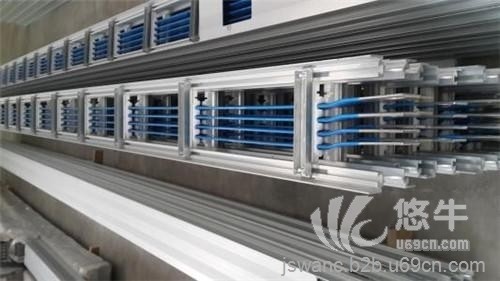

母线槽

使用微信扫描二维码分享朋友圈，成交更快更简单！

按绝缘方式，可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。

空气式插接母线槽（BMC）。由于母线之间接头用铜片软接过渡，在南方天气潮湿，接头之间容易产生氧化，形成接头与母线接触不良，使触头容易发热，故在南方极少使用。并且接头之间体积过大，水平母线段尺寸不一致，外形不够美观。

密集绝缘插接母线槽（CMC）。其防潮、散热效果较差。在防潮方面，母线在施工时，容易受潮及渗水，造成相间绝缘电阻下降。母线的散热主要靠外壳，由于线与线之间紧凑排列安装，L2、L3相热能散发缓慢，形成母线槽温升偏高。密集绝缘插接母线槽受外壳板材限制，只能生产不大于3m的水平段。由于母线相间气隙小，母线通过大电流时，产生强大的电动力，使磁振荡频率形成叠加状态，造成过大的噪声。

高强度封闭式母线槽（CFW）。其工艺制造不受板材限制，外壳做成瓦沟形式，使母线机械强度增加，母线水平段可生产至13m长。由于外壳做成瓦沟形式，坑沟位置有意将母线分隔固定，母线之间有18mm的间距，线间通风良好，使母线槽的防潮和散热功能有明显的提高，比较适应南方气候；由于线间有一定的空隙，使导线的温升下降，这样就提高了过载能力，并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多，因此在同规格比较时，它的导电排截面必须比密集绝缘插接母线槽大。

母线槽系统是一个gao效输送电流的配电装置，尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。

载电流范围上.目前电缆zui大只能做到1000mm截面积,额定电流1600A,但这种大规格电缆因为体积及重量过大很少实际应用与工程中.工程中一般都选用400 mm及以下规格电缆进行配电,这就要求很多根电缆同时供电.而母线槽额定电流zui大能做到6300A,其强大的载流能力是电缆根本无法比拟的.

母线槽的保护仪的设置，在选用母线槽时可以参照的技术参数较小，有很多的母线槽的虽然有着相同的导体横截面积、相同的材质等，但是它的工作效率相差较大，所以为了减少它们之间的差距，对母线的保护仪就要有一定的设置，确保整个电气系统高速安全的运行。

 母线槽维护主要检查以下内容：

   （１）检查所有紧固件及导电部分的接触有无松动现象；

   （２）检查绝缘材料有无老化变质现象及导电部分是否有熔化变质现象；

   （３）检查有无异物进入母线槽内及有无渗水现象。

   发现问题要及时处理，不留任何隐患。如发现有绝缘击穿现象，应分段拆除母线槽或用耐压测试仪分段检查，找出故障点，更换新的母线槽，或重新进行包扎。
