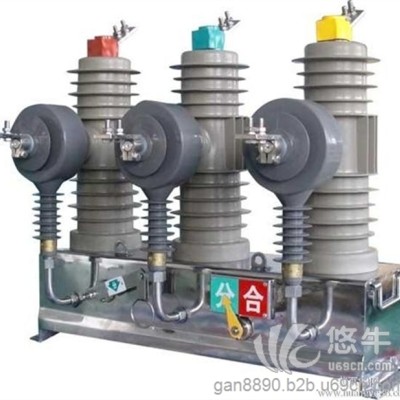

ZW32-12柱上真空断路器产品概述：

     ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。

ZW32-12G柱上真空断路器结构特点：

  该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。

ZW32-12G柱上真空断路器安装，使用与维护：

3.1 开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。

3.2 柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。

3.3 断路器可以分单杆架设，也可双杆架设3.4 本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。

3.5 用户不得随意更换使用与原型号规格不一致的电器元件。

3.6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。

ZN63-12真空断路器概述

ZN63A(VS1)  型户内交流高压真空断路器以下简称断路器是三相交流额定电压的户内开关设备，可供工矿企业，发电厂及变电站作电气设施的控制和保护之用，并适用于频繁操作的场所。 断路器符合《交流高压断路器》，  855-1996《3.6-40.5kV户内交流高压真空断路器》，DL403-91，《10-35KV户内交流高压断路器订货技术条件》标准要求，并符合IEC56(87出版物)的相关要求。 断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。

ZN63-12真空断路器安装，调试需注意事项

1.拆箱

断路器从包装箱中起吊时，挂钩应挂在断路器上有明显标志的起吊机处，搬移时不得使上下出线臂受力，同时不应让断路器受到较大的冲击振动。

a.检查产品铭牌，合格证是否与订货单相符，装箱清单是否与实物相符。

b.检查断路器有无损坏，如有损坏请停止使用。

c.清楚表面灰尘赃污，尤其是绝缘表面，用工濒耐压法检查真空灭弧室的真空度(断路器分闸，在断口间施加工频42kV﹨1min)

d.用手动方式按规程操作断路器进行储能，合闸和分闸，观察储能状态，分合指示位置是否 正常。

e.用操作电源操作断路器进行储能，合闸和分闸，观察储能状态，分合指示位置是否正常手

ZW43真空断路器国网大英公司运维检修部进行配网真空断路器运维技术培训

     为了提高配网运检人员运行、维护、检修水平，加强公司配网运维、检修质量，7月10日上午运维检修部组织开展配网ZW43真空断路器运维技术培训，各供电所及城网、农网运检班相关人员参加了此次培训。

　　本次ZW43-12高压真空断路器培训采用理论讲解和现场操作相结合的方式，对基础知识进行讲解，然后以现场讲解、现场实物演练等方式对ZW43-12系列户外柱上真空断路器结构、功能、保护工作原理、控制器的运维使用方法、定值整定、通讯检查、故障判断等进行全面讲解、逐一演示。最后参培人员均对ZW43-12系列户外柱上真空断路器进行了实际操作练习并进行了考试。

　　通过对高压真空断路器ZW43系列断路器的培训，使得参培人员深入全面掌握了真空断路器的工作原理、构造、性能，提升了配网真空断路器运维技术水平，同时也为公司配网运行维护检修工作的顺利开展打下良好的基础。

AB-3S-12/630A户外高压三相永磁真空断路器北方客户订单正在生产中

   AB-3S-12系列户外高压永磁真空断路器是本公司综合国内外先进技术、博采众家之长、采用全新设计理念、运用高科技手段、最新研制的新一代柱上真空断路器。该产品既可作为35kV变电所主变10kV侧及10kV出线的开关，也可作为配电网的柱上开关，和本公司生产的控制器相结合便可方便地实现控制、保护、测量、通讯，是实现配网自动化和小型化变电所的首选设备。
