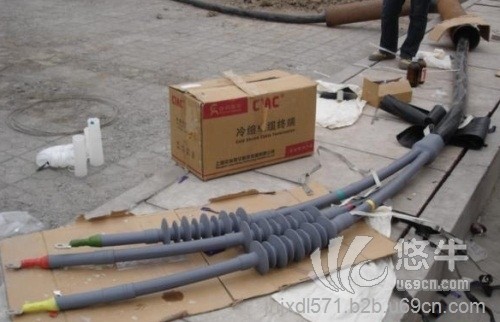

35kv冷缩电缆附件厂家

使用微信扫描二维码分享朋友圈，成交更快更简单！

（二）参数控制法：采用高介电常数材料缓解电场应力集中 高介电常数材料：采用应力控制层---上世纪末国外开发了适用于中压电缆附件的所谓应力控制层。其原理是采用合适的电气参数的材料复合在电缆末端屏蔽切断处的绝缘表面上，以改变绝缘表面的电位分布，从而达到改善电场的目的。另一方法是增大屏蔽末端绝缘表面电容（Cs)，从而降低这部分的容抗，也能使电位降下来，容抗减小会使表面电容电流增加，但不会导致发热，由于电容正比于材料的介电常数，也就是说要想增大表面电容，可以在电缆屏蔽末端绝缘表面附加一层高介电常数的材料。目前应力控制材料的产品已有热缩应力管、冷缩应力管、应力控制带等等，一般这些应力控制材料的介电常数都大于20，体积电阻率为108-1012Ω.cm。

（三）合理均匀电缆电场分布。 高压电缆每一相线芯外均有一接地的（铜）屏蔽层，导电线芯与屏蔽层之间形成径向分布的电场。也就是说，正常电缆的电场只有从（铜）导线沿半径向（铜）屏蔽层的电力线，没有芯线轴向的电场（电力线），电场分布是均匀的。在做电缆头时，剥去了屏蔽层，改变了电缆原有的电场分布，将产生对绝缘极为不利的切向电场（沿导线轴向的电力线）。在剥去屏蔽层芯线的电力线向屏蔽层断口处集中。那么在屏蔽层断口处就是电缆最容易击穿的部位。电缆最容易击穿的屏蔽层断口处，我们采取分散这集中的电力线（电应力），用介电常数为20~30，体积电阻率为108~1012Ωcm 材料制作的电应力控制管（简称应力管），套在屏蔽层断口处，以分散断口处的电场应力（电力线），保证电缆能可靠运行。 要使电缆可靠运行，电缆头制作中应力管非常重要，而应力管是在不破坏主绝缘层的基础上，才能达到分散电应力的效果。

应力控制材料的应用，要兼顾应力控制和体积电阻两项技术要求。虽然在理论上介电常数是越高越好，但是介电常数过大引起的电容电流也会产生热量，促使应力控制材料老化。同时应力控制材料作为一种高分子多相结构复合材料，在材料本身配合上，介电常数与体积电阻率是一对矛盾，介电常数做得越高，体积电阻率相应就会降低，并且材料电气参数的稳定性也常常受到各种因素的影响，在长时间电场中运行，温度、外部环境变化都将使应力控制材料老化，老化后的应力控制材料的体积电阻率会发生很大的变化，体积电阻率变大，应力控制材料成了绝缘材料，起不到改善电场的作用，体积电阻率变小，应力控制材料成了导电材料，使电缆出现故障。这就是应用应力控制材料改善电场的热缩式电缆附件为什么只能用于中压电力电缆线路和热缩式电缆附件经常出现故障的原因所在，同样采用冷缩应力管和应力控制带的电缆附件也有类似问题。
