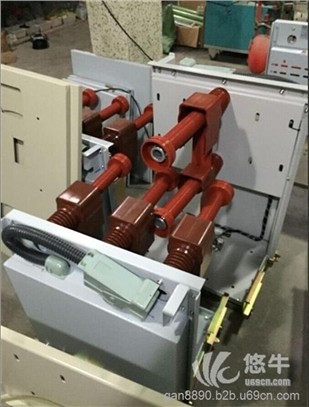

VEP1户内真空断路器

使用微信扫描二维码分享朋友圈，成交更快更简单！

高压真空断路器主要由真空管、绝缘拉杆、绝缘套、手动或电动操作机构、绝缘套筒。

组成。真空断路器在运输、安装时注意事项如下。

1

、真空断路器在运输过程中不得翻转、倒置、并要采取防震措施。起吊断路器时，必须挂住箱体上的四个耳环吊起。不得直接搬运环氧绝缘套管。

2

、开箱后应检查柱上zw8真空断路器户外环氧树脂绝缘套筒有无破损，箱体是否变形，分合指示是否齐全，产品铭牌、合格证是否与订货单相符，装箱清单是否与实物相符。

3

、真空断路器的触头参数和机构特性参数在出厂检验时就已经调整好，用户不必开箱检测。

4 、真空断路器按要求进行耐压测试后，即可安装。

5

、真空断路器应平稳、牢固的安装在专用钢架上。

6

、柱上真空高压断路器投入运行前，应仔细核对个操作元件的额定电流、额定电压与实际是否相符。

6. VS1-12真空断路器产品结构及特点：

6.1  真空灭弧室

断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。

6.2  总体结构

断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下也可对电压效应呈现出高阻态。

断路器在合闸位置时主回路电流路径：

15.3 接地装置

根据断路器配柜宽度可分为：

800屏接地方案，1000屏接地方案，具体接地装置示意图

15.4 二次元器件电气参数表

16. 运输与储存

16.1  运输

断路器运输时必须整台装入封闭的包装箱内并加以固定。

16.2  储存

断路器应存放在干燥，通风，防潮，防震及防有害气体侵蚀的室内，长期存放应在传动部分加润滑油，并检查环境是否符合要求，真空灭弧事的储存为20年。

17. 随机文件

a.

产品合格证及出厂实验报告；

b.

安装使用说明书；

c.

装箱清单。
