ZN63A-12固定式断路器


品牌: 伟秀电力
单价: 面议
起订: 1 件
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 浙江 温州
有效期至: 2025-03-09 [已过期]
最后更新: 2017-03-14 17:35
浏览次数: 18

公司基本资料信息

您还没有登录,请登录后查看详情

详细说明

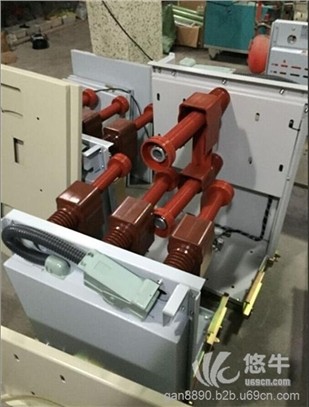

VEP-12型固封式户内中压真空断路器适用于额定电压为12kV,频率为50Hz的户内三相系统中,作为工矿企业、发电厂、变电站、发配电系统的控制和保护之用。特别适用于少维护、少维修、频繁操作的场所。

本项目已获得国家多项专利(专利号:03351868.8、03351869.6、03207244.9、200330101855.6、200330101856.0、03351869.6)。

技术基本原理、创新点及国内外发展情况    技术基本原理

VEP-12固封式户内中压真空断路器可由两大部分组成。其中一部分是真空灭弧室、上、下出线端子、软连接(或滑动连接)等一次主回路零件和环氧树脂压铸组成的极柱部分;另一部分由箱体、合闸模块、分闸模块和二次控制线路组成的操动机构。真空断路器在系统中运行时,在正常的分闸或短路开断时,动触头在操动机构的带动下,向下运动,触头分离关在其间产生电弧。


15.3 接地装置

根据断路器配柜宽度可分为:

800屏接地方案,1000屏接地方案,具体接地装置示意图

15.4 二次元器件电气参数表

16. 运输与储存

16.1  运输

断路器运输时必须整台装入封闭的包装箱内并加以固定。

16.2  储存

断路器应存放在干燥,通风,防潮,防震及防有害气体侵蚀的室内,长期存放应在传动部分加润滑油,并检查环境是否符合要求,真空灭弧事的储存为20年。

17. 随机文件

a.

产品合格证及出厂实验报告;

b.

安装使用说明书;

c.

装箱清单。


18.VS1-12真空断路器订货须知

用户在订货时应注明:

a.

断路器型号名称及订货数量;

b.

断路器的额定电压,额定电流及额定短路开断电流;

c.

储能电机和分合闸线圈的额定操作电压;

d.

过流脱扣线圈的个数和脱扣电流值;

e.

备品备件的名称及数量;

f.

用户若有不明之处或有特殊要求请与制造厂家联系。
