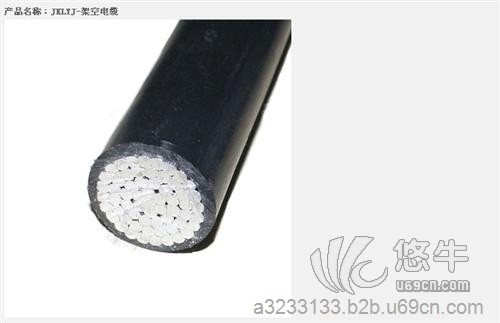

JKLYJ架空绝缘导线型号含义：

   JKLYJ架空绝缘导线的含义表示为：JK表示架空电缆，L表示铝芯，YJ交联聚乙烯绝缘，示例：JKLYJ-185表示为185平方的架空绝缘导线。

1KV和10KV的架空线执行标准：

0.6/1kV架空电缆标准GB/T12527-2008；

10kV架空电缆标准GB/T14049-2008。

架空绝缘电缆目前在我国农网改造项目中比较常见，由于施工方便，造价成本低廉及寿命较长也是架空线路中首先选用的电缆产品。

架空绝缘电缆型号分为JKLYJ及jklgyj带钢芯架空绝缘电缆常用2种

架空绝缘电缆执行的国家标准为：GB/T14049-2008《额定电压10kV架空绝缘电缆》

Q/ZL 32-2009 《钢-铝绞合芯架空绝缘电缆》

型 号名   称主要用途JKV额定电压1kV铜芯聚氯乙烯绝缘架空电缆架空固定敷设、

引户线等JKLV额定电压1kV铝芯聚氯乙烯绝缘架空电缆JKLHV额定电压1kV铝合金芯聚氯乙烯绝缘架空电缆JKY额定电压1kV铜芯聚乙烯绝缘架空电缆JKLY额定电压1kV铝芯聚乙烯绝缘架空电缆JKLHY额定电压1kV铝合金芯聚乙烯绝缘架空电缆JKLGY额定电压1kV钢-铝绞合芯

   1.1 产品标准

   GB12527-90  《额定电压Uo/U为0.6/1kV及以下架空绝缘电缆》

   GB14049-93  《额定电压10kV、35kV架空绝缘电缆》

   KL/JT34-2000《额定电压35kV及以下钢芯加强铝导体架空绝缘电缆》

型号有：35/6，50/8，70/10，95/20，120/25，150/25，185/30，240/40平方毫米等

　采用绝缘导线代替裸导线，是实现配电线路绝缘化的技术进步措施，能更好地提高供电的可靠性、稳定性和安全性，节约线路维护管理费用，有利于提高供电企业的经济效益。架空绝缘导线与架空裸导线相比具有较好的优良性能，且造价又不太高，在农村电网中，因地制宜，在一些区域选用架空绝缘导线还是很有益处的。

国60年代，低压380V架空线路采用橡皮线(BX系列)，这种电线的绝缘层寿命不到2年，后来采用塑料线(BV系列)，寿命可延长到8年左右，仍不能令人满意。实际上这两种电线作为裸电线处理。80年代前，我国10kV线路还采用裸线架设，随着城市建设和电网发展，安全问题日趋严峻，频频发生触电身亡事故。此次电网改造要求380V配电距离不超过半公里，10kV不超过15公里，综合线损率降到10%以下，电压合格率达到90%以上。

二、材料和结构

1. 导体

农村、山区和林区的电网改造，有部分需要采用架空绝缘电缆，尤其是林区更为重要，裸线输电是引起森林火灾的原因之一，美国有确切的报道。农、山、林区的电杆跨度较大，电线拉力要求高，一般硬铝还不能符合要求，为避免增设大

量电杆，可发展钢芯铝绞线芯架空绝缘电缆，国家标准中虽未列入此产品，但可制定企业标准，导体一般可用现有钢芯铝绞线结构，特殊要求可适当加强。

2. 绝缘

低压1kV架空绝缘电缆标准规定有三种绝缘材料，即交联聚乙烯、高密度聚乙烯、聚氯乙烯，中压10-35kV架空绝缘电缆标准规定二种绝缘材料，即交联聚乙烯和高密度聚乙烯。
