帝智系列单相高低压接地线绝缘操作杆放电棒

供应帝智系列单相高低压接地线绝缘操作杆放电棒

供应帝智系列单相高低压接地线绝缘操作杆放电棒

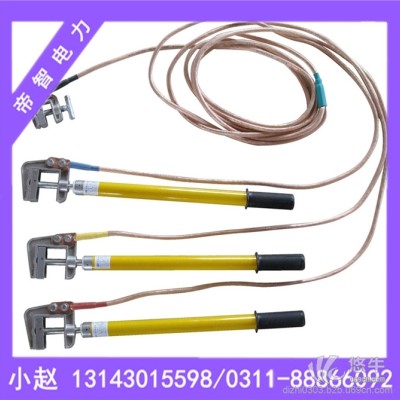

帝智生产的接地线按分相和分为三相，四相和单相，其中单相又称放电棒，是由头，操作杆，线和配套

的接地夹，线鼻子等组成，可根据客户需求定做，可咨询赵女士 131 4301 5598

高压接地线概述：

（1）高压接地线作用：

 　　高压接地线是用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时保证安全之用。

（2）高压接地线结构：

 　　携带型高压接地线由绝缘操作杆、导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹。

（3）高压接地线制作工艺：

 　　导线夹、接地夹是采用优质铝合金压铸成形；操作棒采用环氧树脂彩色管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑；

接地软铜线采用多股优质软铜线绞合而成，并外覆柔软、耐高温的透明绝缘护层，可以防止使用中对接地铜线的磨损，铜线达到疲劳度

测试需求，确保作业人员在操作中的安全。

 高压接地线分类： 　　

（1）高压接地线按照使用环境可以分为：室内母排型接地线（JDX-NL）和室外线路型接地线（JDX-WS）。　

（2）高压接地线按照电压等级可分为：10KV接地线，35高压接地线，110KV接地线，220KV高压接地线，500KV高压接地线

 河北帝智电力器材有限公司生产高压接地线技术参数：

（1）110KV高压接地线 标称截面：35mm2 总根数：1136 平均直径（mm）：0.2mm 计算截面：（mm2）：35.67 绝缘杆部分长度：1360 mm

握手部分长度：700 mm 金属接头部分长度：140 mm 节数：2 杆径：30mm 总长（不包括线夹）：2200 mm 　

（2）10KV高压接地线 绝缘杆部分长度：700 mm 握手部分长度：300 mm 金属接头部分长度：50 mm 节数：1 杆径：30mm 总长（不

包括线夹）：1050 mm 　

（3）35KV接地线 标称截面：25mm2 总根数：810 平均直径（mm）：0.2mm 计算截面：（mm2）：25.43 金属接头部分长度：50 mm

节数：1 杆径：30mm
