碳化硅元件在连续式窑炉与间歇式窑炉中，前者的寿命较长。这是因为元件在使用中表面氧化生成二氧化硅薄膜，长时间使用使二氧化硅皮膜增加，阻值也随之增加。二氧化硅薄膜在结晶临界点（270℃）附近发生异常膨胀、收缩。因在间歇式窑炉中间断使用总在此温度上下浮动，所以反复破二氧化硅薄膜，加速氧化。因此炉温经常降至室温时会急剧增加电阻，导致元件使用寿命缩短。
|
公司基本资料信息
|
||||||||||||||||||||||||||||
详细说明

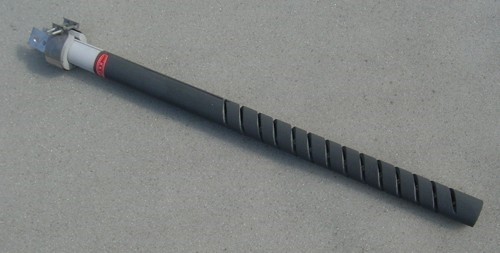

等直径元件的规格很多，是碳化硅元件中最为常用的一种规格，直径从12mm到54mm不等。一般常用的碳化硅元件直径为14-40mm。发热部长度为80-2000mm之间，新老工艺的元件都有，同等型号元件的价格老工艺会比新工艺多二十多元。硅碳棒的接线方法：如果元件阻值不同，串联时电阻高的硅碳棒负荷较集中，易导致某一根的电阻快速增加，寿命变短。硅碳棒一般是串、并联接线结合使用。建议采用2根串联为一组后多组并联。特别当炉内温度超过1350℃时必须并联。三相接线时建议使用开放三角形接线。实践证明：负荷密度大则发热体表面温度与炉膛温度之差也大。负荷密度大则棒体表面温度高，电阻增长快， 元件的寿命短。因此，硅碳棒表面温度负荷，密度，炉内气氛，温度与元件老化速度成正比，与元件的寿命成反比。
更多>本企业其它产品
